立柱控制阀组

来源:液压支架配件  发布时间:2014-10-14  浏览次数:8516次

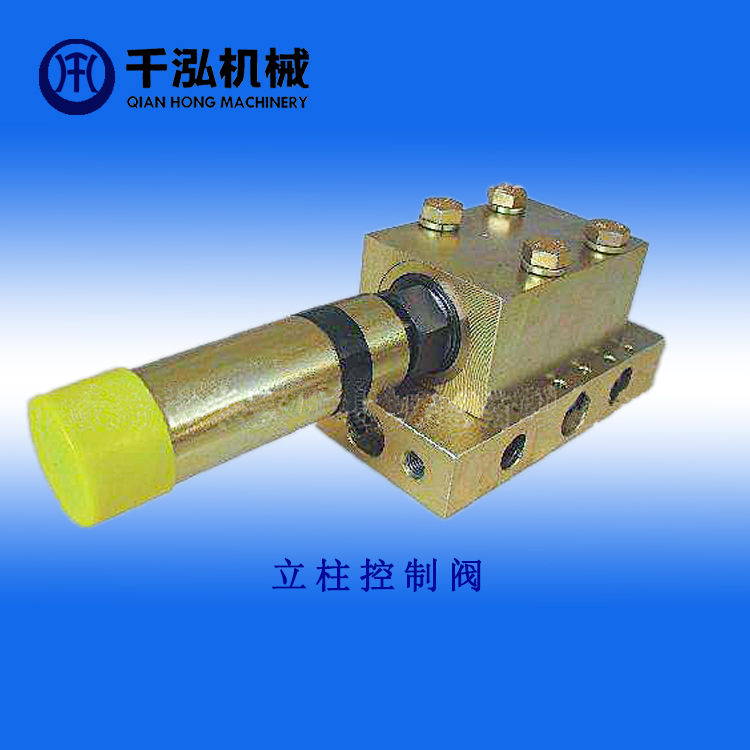

立柱控制阀组

序号 图号 产品名称 规格型号 单位 单价(元) 备注 订购
1 FDY200/50(DN12/12)ZF 立柱控制阀组 DN12/12/10 碳钢
2 FDY200/50(DN12/12)ZF 立柱控制阀组 DN12/12/10 不锈钢
3 F049Z.00B02 立柱控制阀组 组件 碳钢
4 F049Z.00B02 立柱控制阀组 组件 不锈钢
5 Y112-00B02 立柱控制阀组 组件 碳钢
6 Y112-00B02 立柱控制阀组 组件 不锈钢
7 GF031-00B04 立柱控制阀组 组件 碳钢
8 GF031-00B04 立柱控制阀组 组件 不锈钢
、立柱控制阀组用途

立柱控制阀组主要是用来闭锁液压支架立柱千斤顶工作腔内的液体,而使之保持额定压力,当液压支架立柱千斤顶另一腔进液时,同时给该阀的控制腔供液,将阀门打开,使液压支架立柱千斤顶工作腔中的液体回流。

、立柱控制阀组组成:

       立柱控制阀组由液压支架安全阀、液控单向阀、六角螺栓、弹簧垫圈等部件组成。

、立柱控制阀组使用位置:

    液压支架立柱控制阀组是安装在液压支架立柱上面,能保证后立柱的上、下工作腔闭锁绝对可靠,而且密封时间长,确保井下作业空间与人身安全。

、立柱控制阀组结构及其工作原理

    立柱控制阀组是为了解决放顶煤液压支架后立柱受拉的现象,在立柱上安装了后立柱控制阀(也称夜空双向阀)。该阀能保证后立柱的上、下工作腔闭锁绝对可靠,而且密封时间长,确保井下作业空间与人身安全。该阀与安全阀配合使用,还可以对立柱起过载保护作用。但是,当选用的后立柱控制阀开启比与立柱上、下腔有效作用面积之比不匹配时,就会出现立柱下腔进液时,上腔被锁死,导致安全阀非正常卸载,甚至立柱不能正常升柱的现象。

     立柱控制阀组是采用橡胶O型圈与金属阀体平面密封形式的单向阀,在阀体上有三个通液孔,当系统中高压液体由孔II进入时,克服单向阀体后面弹簧作用力,经孔III进入缸体工作腔,液流停止进入后,在液压力及弹簧力的作用下使阀芯压紧阀座,单向阀关闭。当需要液体回出时,控制液流从孔I进入,推动顶杆克服压力及弹簧力顶开阀芯工作腔中的液体既从孔II流出。

立柱控制阀组执行标准MT419——1995《液压支架用阀》

立柱控制阀组使用说明

  立柱控制阀组实用于31.5MP的主管路及支管路的液压系统中,工作介质为含5%乳化油和95%中性水混合而成的乳化液,可在10--50℃温度下正常工作,介质需要保持清洁,无杂质。

  立柱控制阀组在井下如需要检修时,应整体更换,不可在井下拆检,以防止赃物进入阀腔内

立柱控制阀组储存:

    立柱控制阀储存时应排除净腔内液体,清洗干净,且涂低凝5号防锈液压油

    同时将进,回液口堵上塑料塞,并放置于清洁于干燥处保存
